接地裝置是電機設計中必須仔細考慮的重要項目。小型電機至少應有一個接地點，接線盒內腔必須設置專用接地裝置，功率超過110kW的電機外殼至少應有一個接地點。大中型高壓電機的接地裝置更為嚴格，主接地塊最好采用不銹鋼材質，以保證接地裝置緊固螺紋在整個壽命期間的可靠性。

一次偶然的機會，沈女士同時看到了不同電機廠家的電機，對接地裝置特別關注。雖然布景風格大不相同，但都是精心布置的。今天，女士可以和您就電機接地裝置的標準化進行交流，旨在電機使用過程中推廣接地裝置功用和辨識常識。

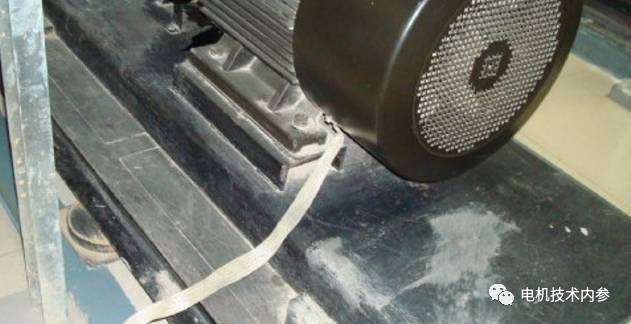

如果使用任何電機，必須在電機投入運行前獲得可靠接地。有些大型電機是由幾個模塊化的獨立部件組成，因此需要仔細檢查模塊間短路用編織軟銅扁線的固定連接是否可靠。

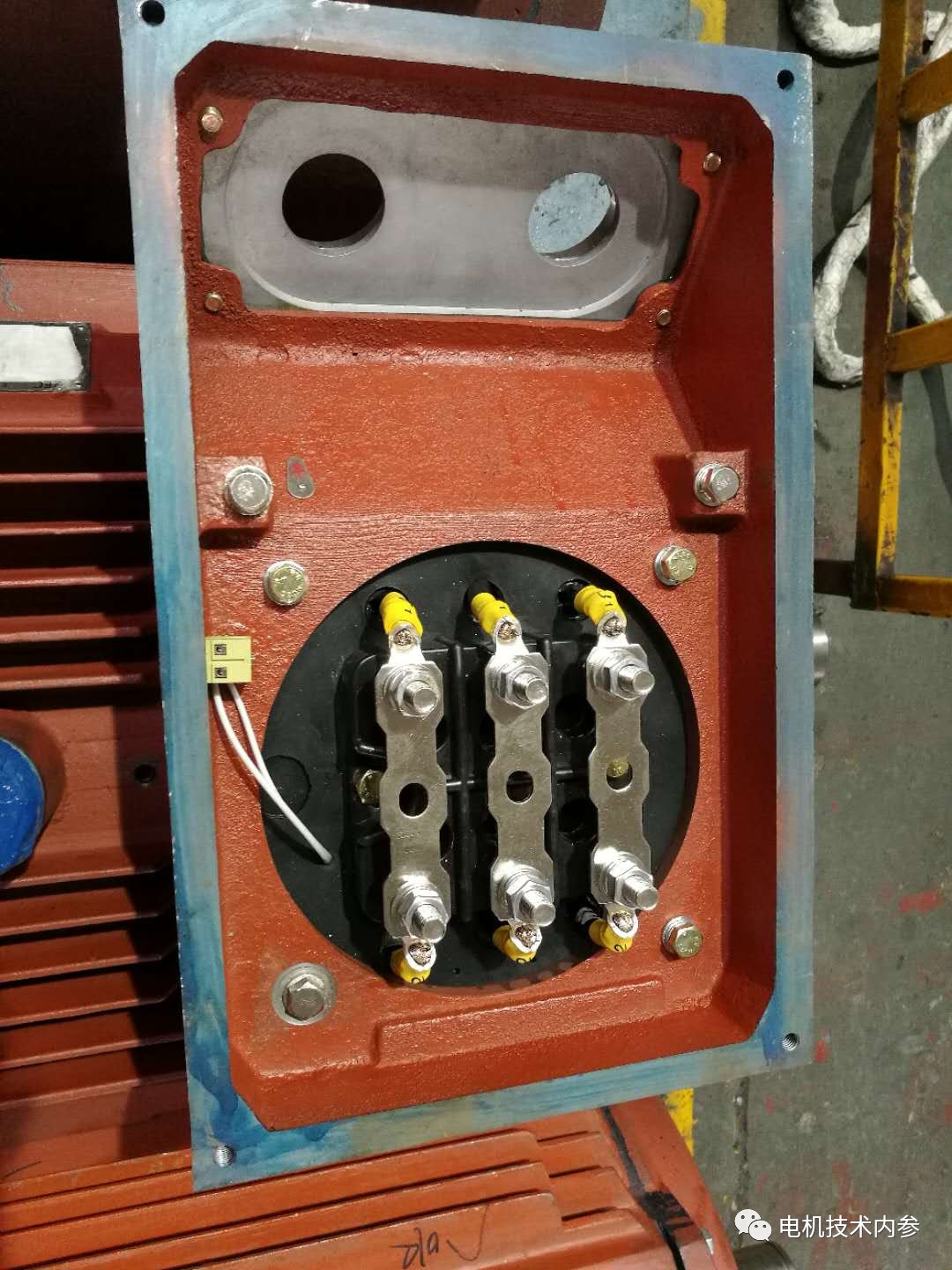

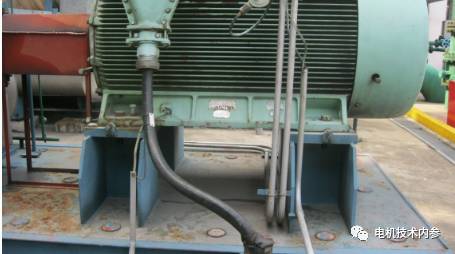

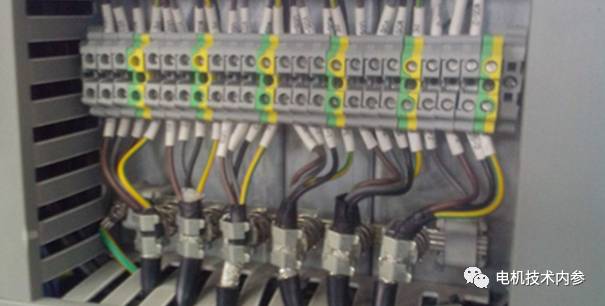

電機接線盒是一個非常特殊的部件。內部專用接地裝置絕對不允許借用緊固接線盒的過孔或螺孔。定子接線盒中的PE線用于保護，其目的是防止定子繞組的絕緣脫落或接地導致電機外殼部分帶電。大型電機外殼外面是聚乙烯保護線。其目的是將所有電氣設備和金屬管道連接成一個等電勢，形成一個環形金屬網，最終目的是保護和防止靜電。

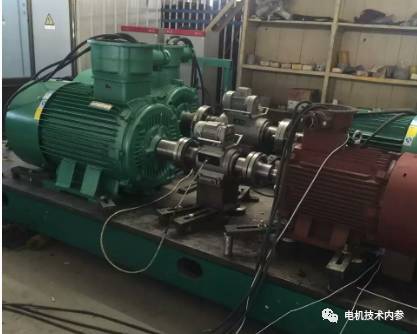

接地也是測試電機時不可忽視的一環。大多數電機制造商一般采用測試平臺的接地方式。由于測試電機數量較多，用接地線連接不可靠、麻煩，直接使用已經可靠接地的測試平臺安全方便。如果電機較多，平臺空間不夠，可以直接將電機放置在地面上進行測試。在這種情況下，測試電機必須通過必要的連接接地，以防止事故。

電機接地標志的具體案例

電機接地標志要求

每臺電機應具有明顯的接地標志,并且在電機的生命周期內接地標志應可見。對于這一要求，不同廠家對接地裝置的理解大相徑庭：部分電機廠家的接地標志非常不規范，導致產品檔次和品味低下；國內知名廠家和西門子、ABB等國際品牌電機企業生產的電機所有零部件都是手工藝品，接地裝置設置醒目美觀。操作和維護手冊通過警告模式提示接地裝置。

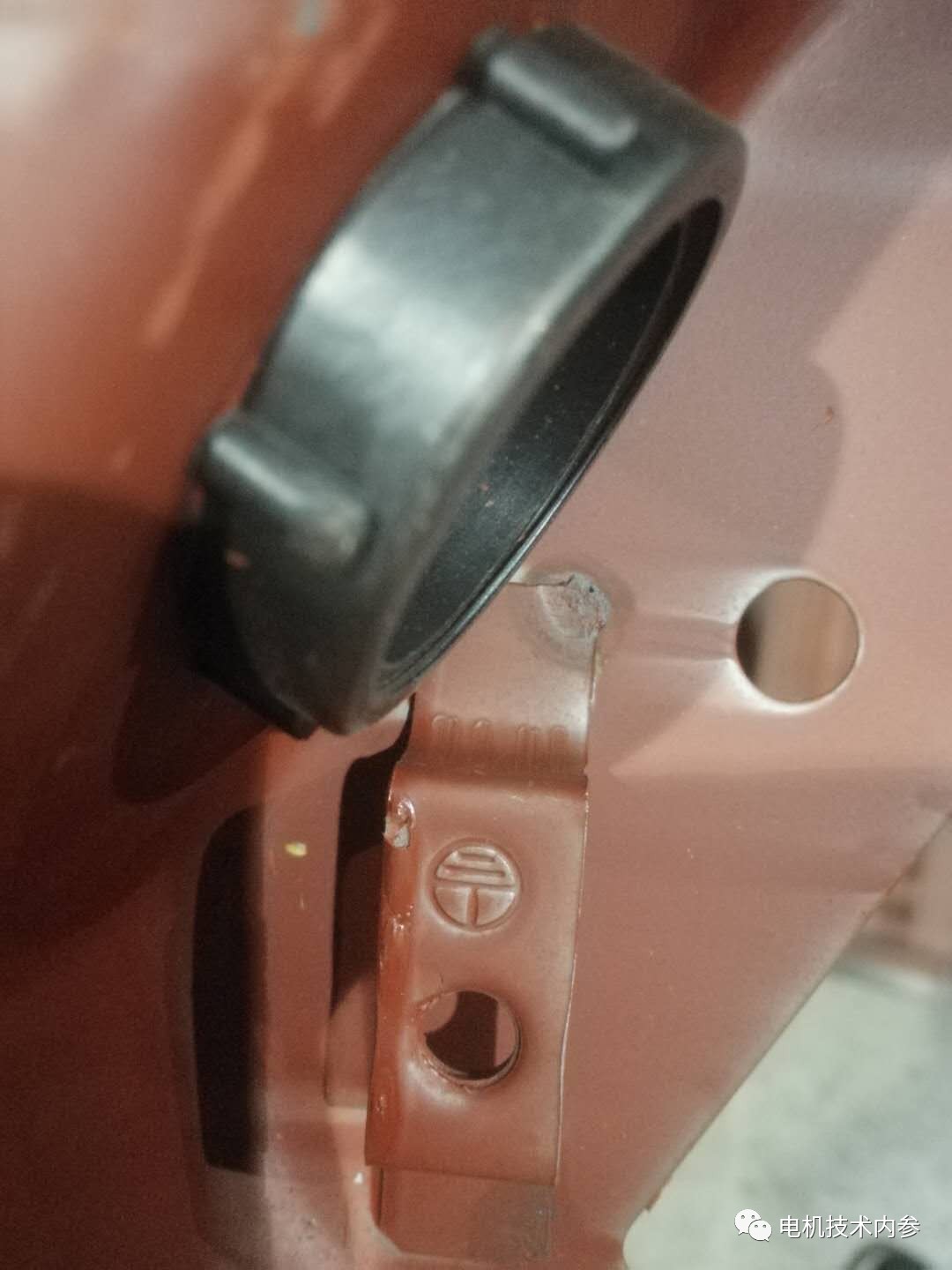

常見問題及解決方法在接線盒中，不可磨滅的接地標志沒有事先設置在接線盒或底座的適當位置，而是通過螺孔固定了一個接地片，顯然不符合標準的要求。

對于基本系列電機，大部分廠家采用鋼板接線盒，鋼板接線盒是壓鑄有接地標志的，企業只需要配備地線固定元件即可。對于機殼應同時接地的電機，很多電機廠家只通過螺絲安裝了一個自帶接地標志的接地板，但未能滿足不拆的永久要求。

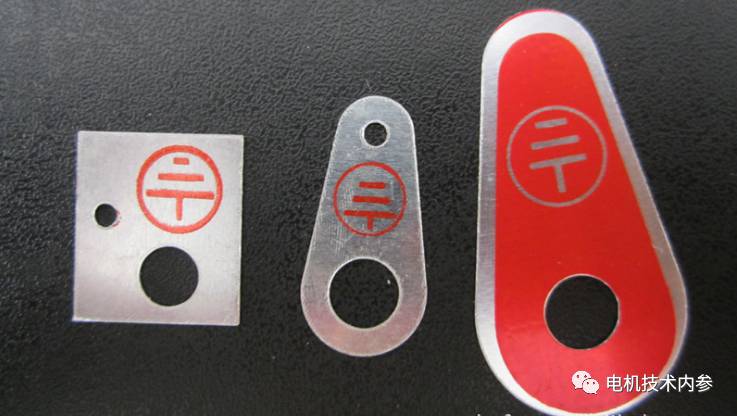

接地裝置的設置原則：最好直接在底座上鑄出接地標記，加工時只需在附近鉆地線固定孔即可。也可以將接地片鉚接在電機的適當位置，并用螺釘固定接地線。

總之，電機接地是電機運行中非常重要的保護要求。電機廠家要提示客戶按要求執行，電機產品上接地標志的標準化也要高度重視。
