最近經常有朋友在后臺問兆歐表怎么用。今天就來說說兆歐表的使用。

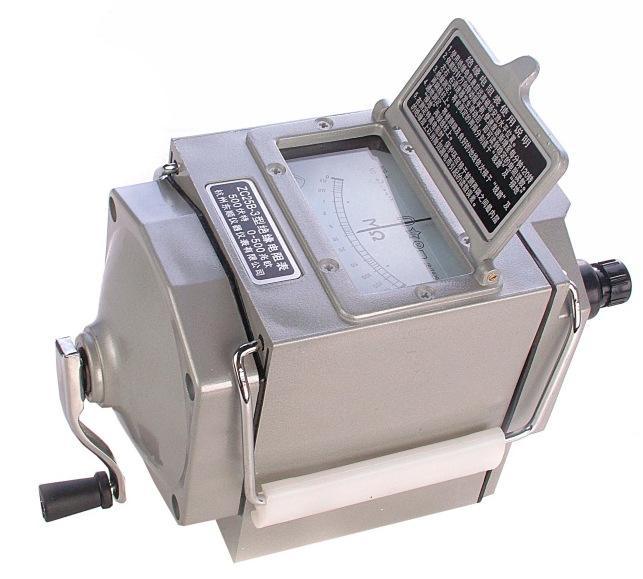

兆歐表是一種便攜式儀器，專門用于檢測電氣設備和線路絕緣能力。一般來說，兆歐表是用于檢測電氣設備和線路是否漏電的儀表。

以前關于兆歐表的文章

兆歐表與萬用表電阻測量的區別及兆歐表的選擇

選擇合適的兆歐表后，在使用前測試兆歐表。檢測方式為開路試驗和短路試驗。

兆歐表好壞檢測方法

開路試驗：

將接線柱的L線和E線分開，搖動手柄使發電機達到額定轉速(120轉/分)，觀察指針是否指向刻度的“”位置。

(如果開路測試指針在“”位置，則開路測試正常。)

短路試驗：

將端子“線(L)和地(E)”短接，慢慢搖動手柄，看指針是否指向刻度的“0”位置。

(如果短路測試指針在“0”位置，則短路測試正常。)

只有開路測試和短路測試同時正常，兆歐表才沒有問題。否則，兆歐表應修理后再使用。

(注意：短路測試時，緩慢搖動手柄，如果快速搖動手柄，兆歐表的內部線圈可能會損壞)

兆歐表檢測正常以后，然后就是接線。

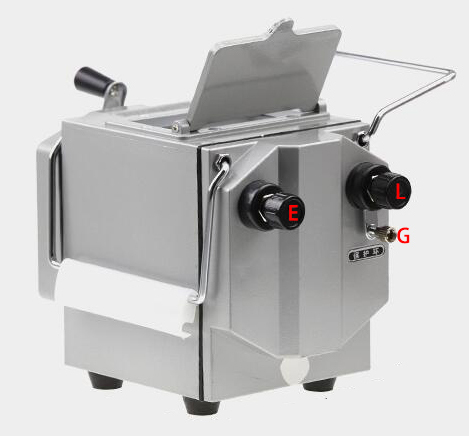

兆歐表上通常有三個端子。測量對地絕緣電阻時，L接被測物體與大地之間絕緣的導體部分，E接被測物體的外殼或大地。g接被測物體的屏蔽或不需要測量的部分。

l連接與大地絕緣的導體部分。電氣設備的外殼一般連接有保護線，保護線接地；也就是說，l應接在電氣設備與外殼絕緣的導體部分，即電氣設備的零線或相線。

簡單的來講，

測量對地絕緣電阻，即電氣設備是否對地或外殼漏電。

e連接被測物體的外殼或大地。g接被測物體的屏蔽或不需要測量的部分。

(測量絕緣電阻時，一般只使用端子“L”和“E”。但在測量電纜對地絕緣電阻或被測設備泄漏電流嚴重時，應使用端子“G”并連接到屏蔽層或外殼上。)

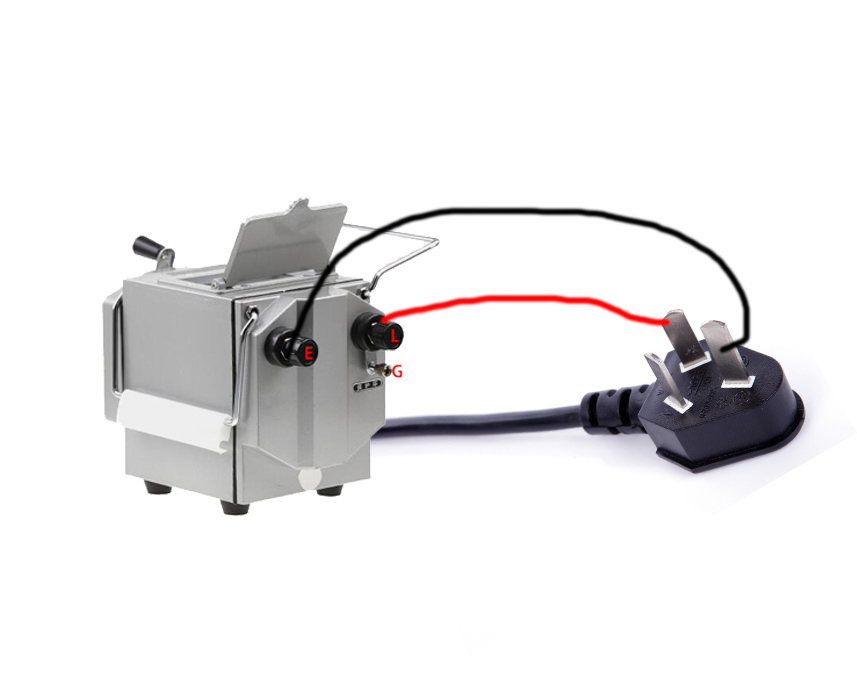

比如我想測一臺電腦是否漏電，那么兆歐表L接在電腦的火線或零線上；兆歐表E接電腦的保護線(地線)；兆歐表的g端不需要接線。

連接好線路后，順時針轉動曲柄。搖動速度應由慢到快。當轉速達到每分鐘120轉左右時，保持勻速旋轉，指針?lè)€(wěn)定時讀取。

(注：邊看邊搖。你不能停止閱讀。如果發現指針指零，說明被測絕緣可能短路，這時不能繼續搖動手柄，以防表內線圈發熱損壞兆歐表。)

各設備絕緣電阻要求

新安裝和檢修后的低壓線路和設備的絕緣電阻應 0.5 m。運行線路和設備要求絕緣電阻 1k/v(即220V線路對地絕緣電阻 0.22m，380V線路相間絕緣電阻 0.38m)，控制線路絕緣電阻 1m。380v電機的絕緣電阻應 0.5m。最后，留給你一個思考問題。

有一根三芯電纜穿過池塘底部。最近電纜開關總是無緣無故跳閘。現在懷疑是電纜漏電導致跳閘。那么，如何檢測線纜是否漏電呢？
