女士參加了對(duì)一家電機(jī)制造商的參觀，偶然發(fā)現(xiàn)一家總裝廠正在修理一臺(tái)噪音很大的電機(jī)。習(xí)慣，停下來(lái)仔細(xì)聽(tīng)電機(jī)發(fā)出的聲音，直接判斷為絕緣紙響.對(duì)機(jī)器抽芯后的實(shí)際檢查表明，定子繞組整體處理效果很好，完全沒(méi)有絕緣紙和鑄鋁轉(zhuǎn)子相擦的問(wèn)題。

根據(jù)多年的檢查經(jīng)驗(yàn)，參數(shù)女士要求維修人員在未裝配狀態(tài)下直接對(duì)定子施加適當(dāng)電壓(控制通過(guò)電流不超過(guò)額定電流)，噪聲依然存在，類似整機(jī)測(cè)試時(shí)的聲音。經(jīng)進(jìn)一步檢查，發(fā)現(xiàn)電機(jī)定子鐵芯端板多處彈開(kāi)，通電時(shí)端板明顯有振動(dòng)現(xiàn)象。

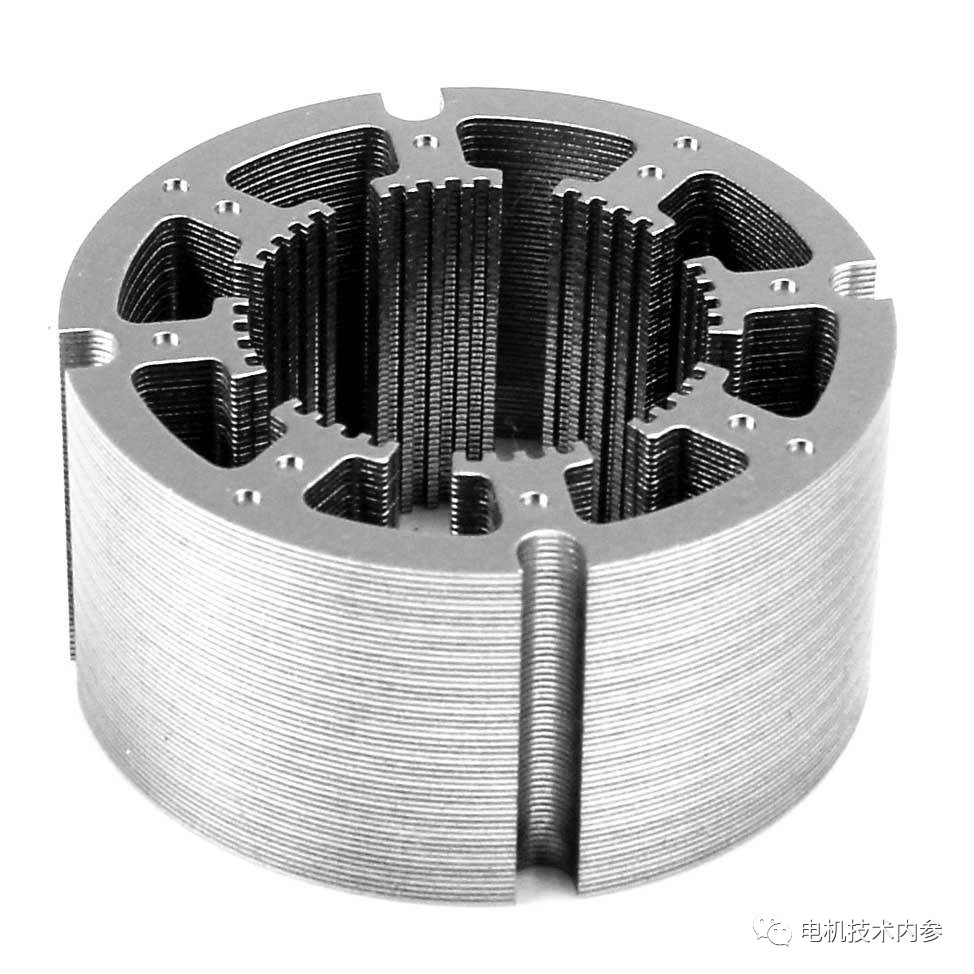

作為電機(jī)的重要關(guān)鍵部件，鐵芯是非常重要的控制元件，除了尺寸符合性要求外，鐵重.如果鐵的重量不足，會(huì)直接導(dǎo)致電機(jī)的空載電流大、溫升高等性能指標(biāo)不合格，在正常負(fù)載下可能會(huì)以過(guò)載的形式導(dǎo)致燒毀電機(jī)；此外，當(dāng)鐵芯松動(dòng)時(shí)，總會(huì)有一些沖片或端板的音叉似的在電磁力作用下振蕩壓住上述鐵芯，發(fā)出這樣的噪音。

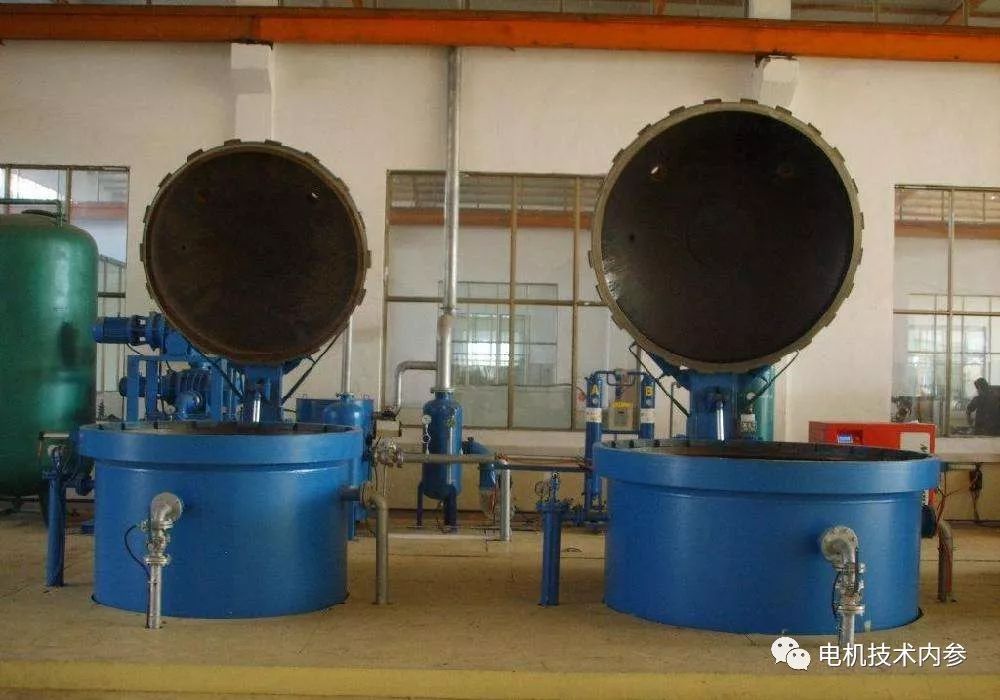

在電機(jī)的制造過(guò)程中，一方面我們?cè)诩訌?qiáng)電機(jī)鐵芯的制造質(zhì)量控制，另一方面固化為堅(jiān)固整體把鐵芯和繞組通過(guò)浸漆的過(guò)程，當(dāng)然還有固化一些比較松散的零件。但是鐵芯疊片的松動(dòng)或緊密程度很難把握，最終的結(jié)果也不會(huì)完全符合要求，難免會(huì)出現(xiàn)一些意想不到的問(wèn)題。今天，女士可以對(duì)上述鐵芯松動(dòng)做一個(gè)專門的解讀，分析其發(fā)生機(jī)理，并簡(jiǎn)要說(shuō)明預(yù)防措施。

鐵芯為什么會(huì)松動(dòng)？電機(jī)運(yùn)行過(guò)程中，電機(jī)運(yùn)行時(shí)鐵芯沖片為受熱膨脹，沖片兩側(cè)漆膜在熱膨脹力的擠壓下變平變薄，片與片之間的粘結(jié)結(jié)構(gòu)塌陷，導(dǎo)致鐵芯沖片之間松動(dòng)。當(dāng)鐵芯松動(dòng)時(shí)，沖片之間會(huì)有振動(dòng)，進(jìn)一步磨損沖片的絕緣層，使鐵芯沖片的間隙趨向穩(wěn)定松動(dòng)。顯然，僅僅由熱膨脹力引起的間隙松動(dòng)不足以導(dǎo)致噪音故障。然而，一旦疊加異常因素，問(wèn)題就變得復(fù)雜且高度隨機(jī)化。

00-1010從多年生產(chǎn)和測(cè)試電機(jī)的經(jīng)驗(yàn)可以發(fā)現(xiàn)，幾乎不存在電機(jī)后期使用導(dǎo)致的打孔松動(dòng)問(wèn)題，大部分電機(jī)在生產(chǎn)過(guò)程中都能找到。

通常造成電機(jī)鐵芯疊放時(shí)有害松動(dòng)的因素不超過(guò)兩個(gè)：一是沖片有毛刺或不平整，必須通過(guò)控制鐵芯重量來(lái)避免；二是疊壓力處于失控狀態(tài)，在壓力設(shè)備壓力顯示正常的前提下，必須嚴(yán)格遵循操作規(guī)范規(guī)定的壓力疊加。

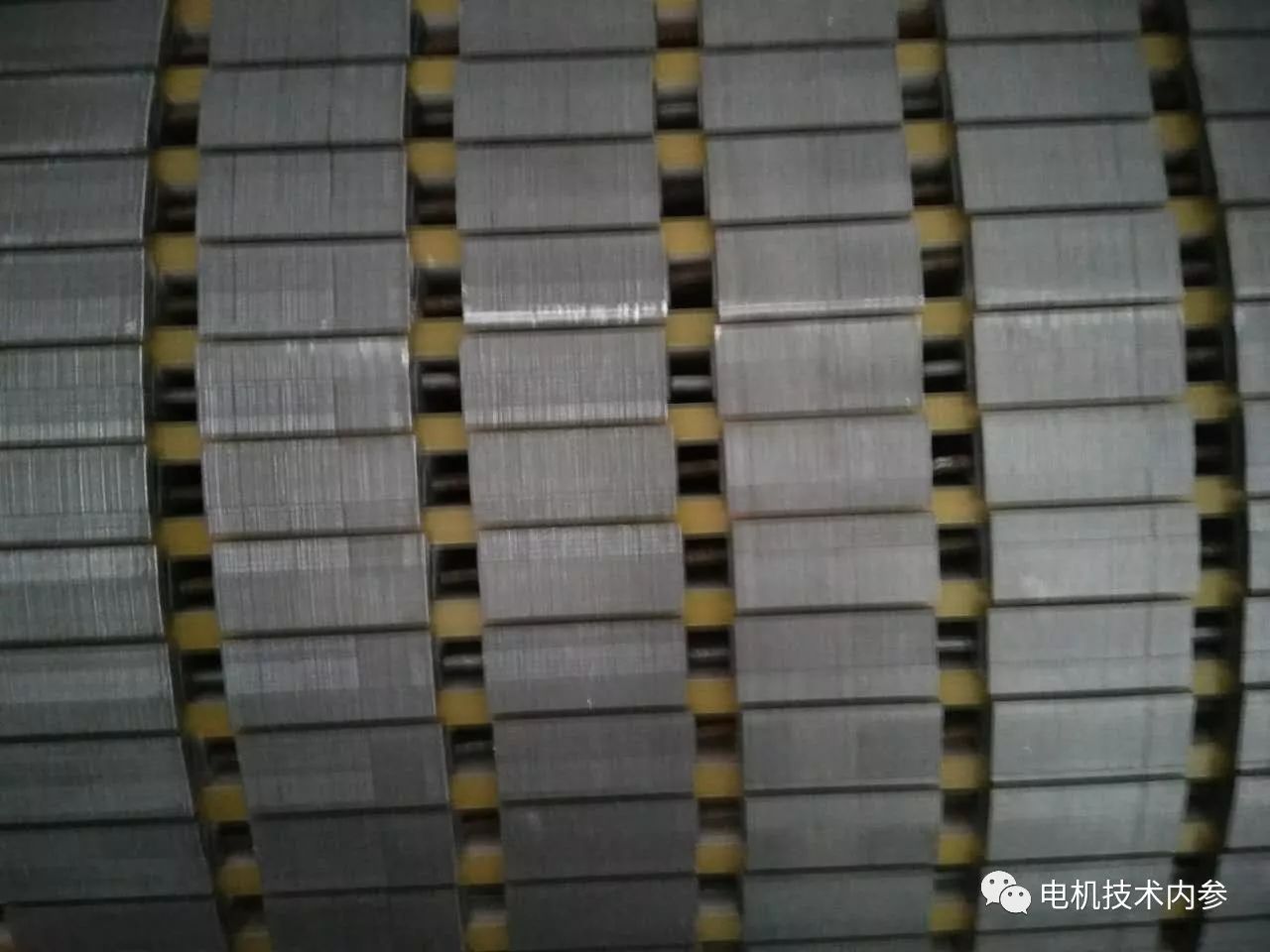

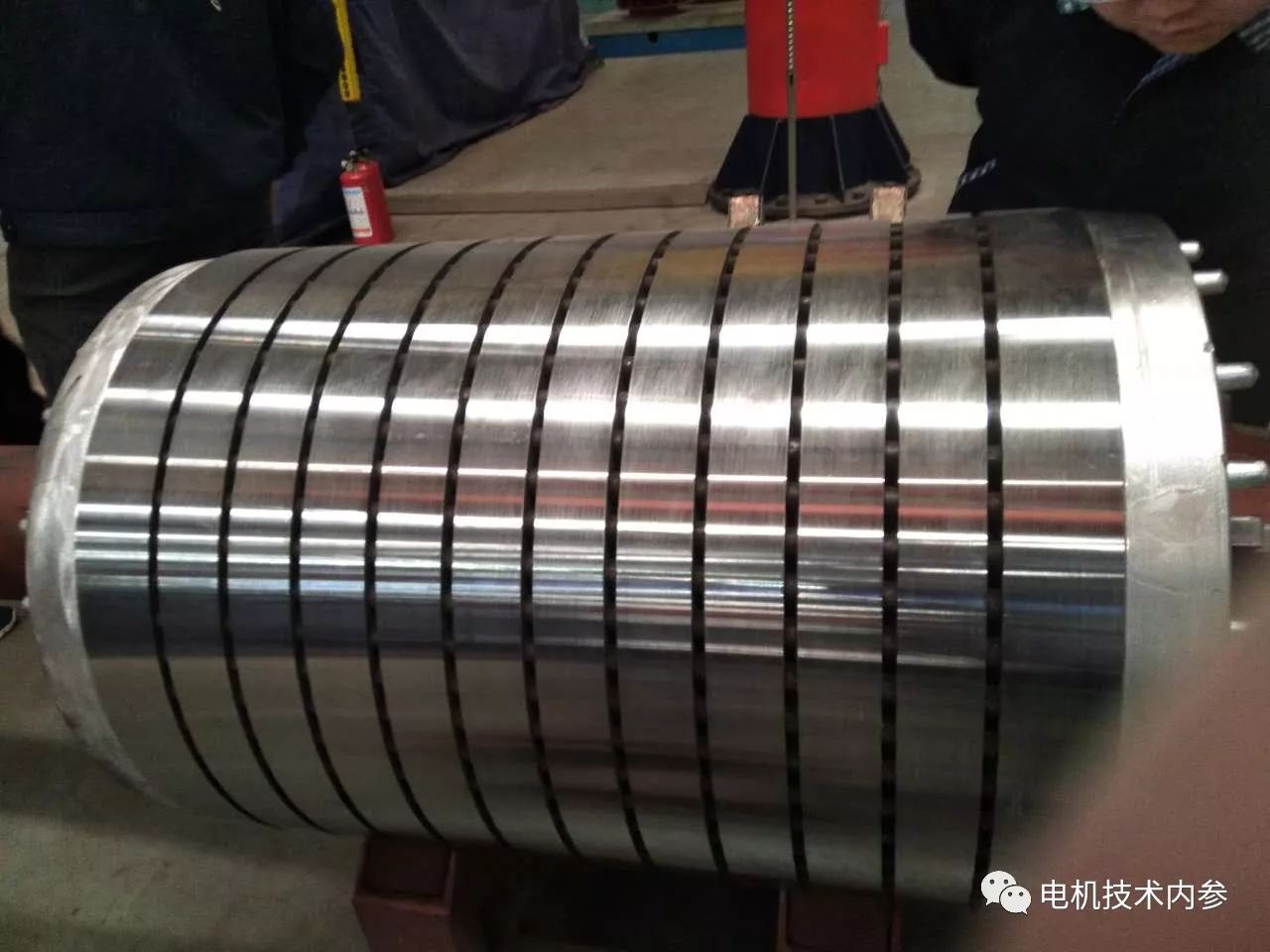

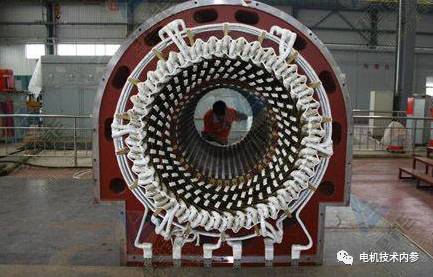

對(duì)于大多數(shù)電機(jī)廠家來(lái)說(shuō)，尤其是以冷代熱后，由于硅鋼片本身的質(zhì)量可靠性，小尺寸鐵芯取消了端板，一般保證了鐵芯的重量可以保證鐵芯不會(huì)彈開(kāi)；然而，對(duì)于大型產(chǎn)品，尤其是帶有徑向通風(fēng)管道的電機(jī)，由于制造工藝的特殊性，如果鐵的重量仍然是前提，鐵芯彈開(kāi)和沖片松動(dòng)問(wèn)題經(jīng)常發(fā)生，而通過(guò)數(shù)量控制是最有效的手段。

沈女士也遇到過(guò)三個(gè)類似噪音故障的電機(jī)，處理方法是大部分都會(huì)很好的解決。如有局部松動(dòng)，也可通過(guò)局部刷樹(shù)脂固化獲得二次浸漆。然而，從根本上杜絕它是至關(guān)重要的。鐵芯制造初期是關(guān)鍵。了解鐵芯松動(dòng)的機(jī)理，知道松動(dòng)造成的危害性，把隱患消滅在萌芽狀態(tài)。
