上一篇文章我們講了三相電機轉向的調整規則和相對容易理解的轉換原理。應粉絲的要求，女士加入了我們，來談?wù)剢蜗嚯姍C(jī)的轉向控制。

為了方便大家理解，先簡單介紹一下單相電機的繞組。單相電機繞組由兩部分組成，即主繞組和輔助繞組。相比之下，主繞組是電機的運行繞組，即工作繞組。使用的電磁線直徑較大，而輔助繞組使用的電磁線直徑相對較小，與電容串聯起移相作用，即啟動繞組。

對于單相電容起動電機，電容的作用是向電機的主組和輔助繞組施加不同相位的功率。為了保證旋轉磁場是圓形的，盡量選擇兩者相差90度，這樣就會形成圓形磁場。所選電容應與電機功率相匹配，以確保電機的正常運行。

對于大多數電容啟動的單相交流電機，電容與次級繞組串聯，電機正向旋轉。當電容器與主繞組串聯時，電機反向旋轉。

為了簡化分析思路，本文不涉及繞組與電容的匹配關系，而是用主繞組與輔助繞組的相位關系來討論電機轉向問題。

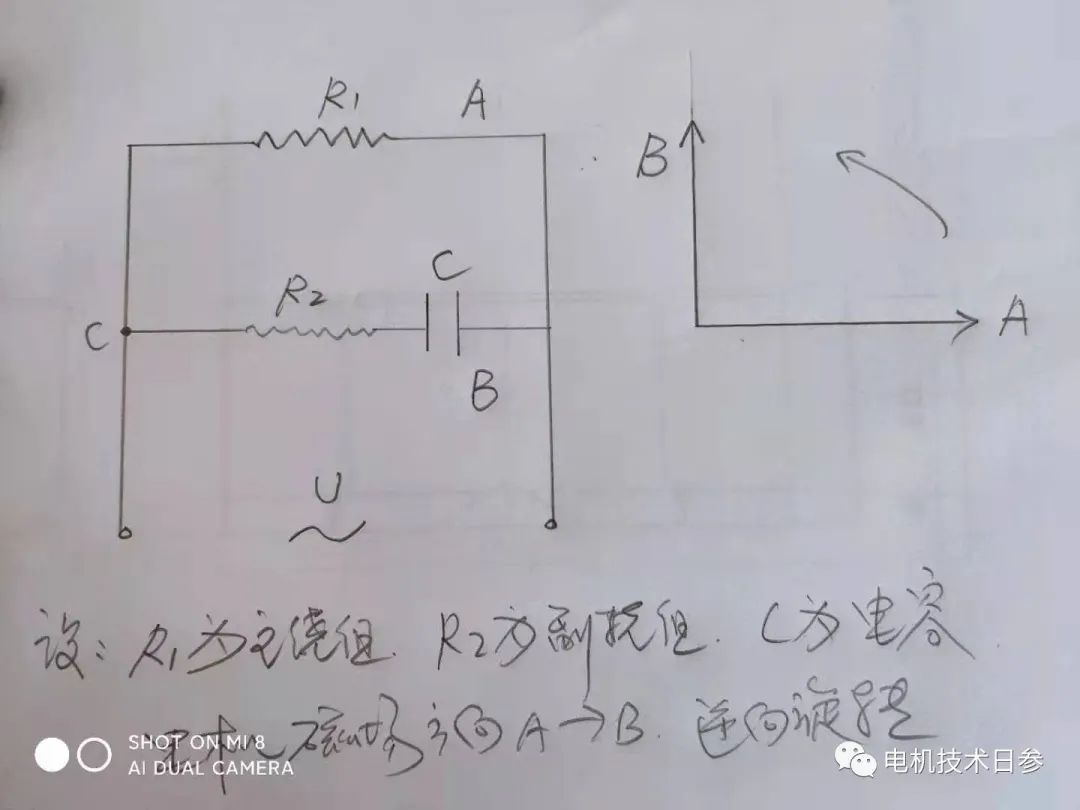

在圖1中，我們將R1設置為電機A相對應的主繞組，R2設置為電機B相對應的輔助繞組，C設置為電容。當沒有電容器時，A相和B相之間沒有相位差，當電容器C串聯在次級繞組上時，B相發生位移。假設磁場方向按照AB為逆時針方向，需要改變磁場方向才能改變電機方向。

圖1

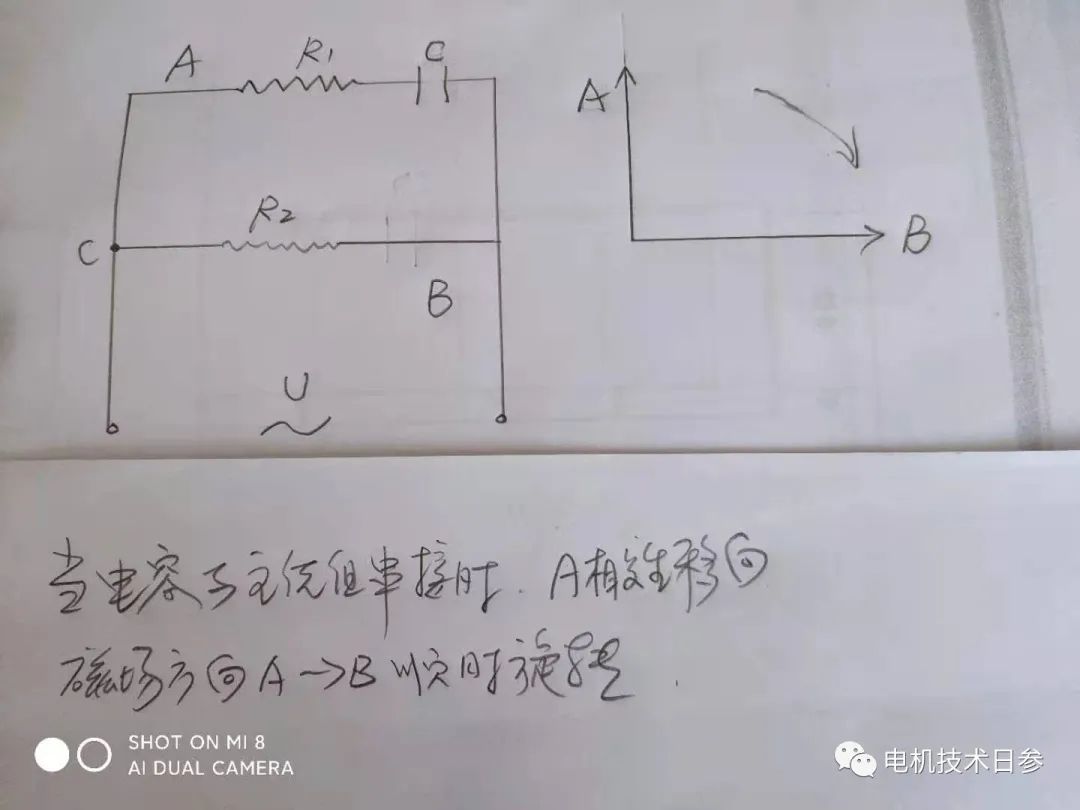

在圖2中，電容C與主繞組串聯。自然，A相發生了位移。此時磁場方向按照AB順時針變化，電機轉向也隨之變化。

圖2

以上是單相電容起動電機轉向變化的理論分析。如果我們想保證電機的性能指標符合要求，電機的繞組和電容如何匹配，具體的控制要求，我們會在后面的推文中和大家交流。
