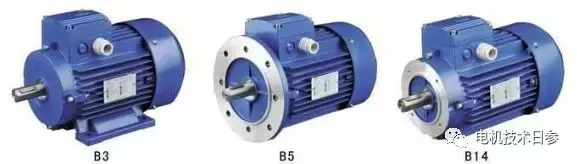

整機的圓跳動包括三個內容：(1)電機軸伸向電機軸或旋轉軸的圓跳動;(2)繞線轉子電機集電環表面對電機軸或旋轉軸的圓跳動;(3)檢查法蘭端蓋及其法蘭配合面的徑向圓跳動是否符合要求。對于帶法蘭端蓋的電機，檢查法蘭端蓋表面和軸向圓跳動。女士今天可以簡單介紹一下內容。

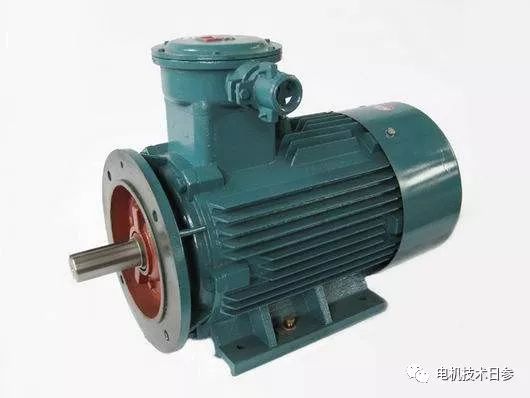

軸伸和滑環徑向圓跳動的檢測

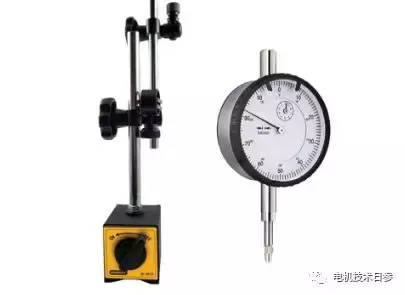

您可以使用帶磁性座的杠桿千分表或帶杠桿千分表的高度尺。從實際測試經驗來看，帶磁座的杠桿千分表更方便。本文以帶磁座的杠桿千分表為例，簡要說明其測量方法。

將百分表的磁座吸附在靠近被測點的鐵質平臺或電機端蓋上，在吸附過程中保證其牢固性，防止因吸附不可靠而損壞量具。

調整千分表支柱，使千分表的測量頭接觸測量點。對于軸延伸和滑環，測量點應位于其軸向長度或?qū)挾鹊闹悬c。

千分表加上一定的頂壓后，擰緊各折疊點的螺絲，將千分表調至零(即千分表環0與指針對準)。

緩慢轉動電機軸一周(軸伸檢測應避開鍵槽，以免損壞表頭)，記錄儀表指針的最大擺動范圍。上述擺動范圍值是被測軸伸或滑環的徑向圓跳動值。例如，如果指針在0.01毫米和-0.02毫米之間擺動，擺動范圍為0.03毫米，即徑向圓跳動值為0.03毫米。

測量法蘭端蓋槽口到軸線的徑向和軸向跳動

測量 電機的放置。,時，千分表的支架可以通過其磁性表座固定在軸延伸部分上。但有一個問題需要注意，即由于所用軸承的徑向游隙，如果測量時被測電機水平放置，其軸線會因轉子在其重力作用下下沉而偏離中心位置(理論偏差值為所用軸承徑向游隙的一半)，造成測量值的方法誤差，會給最終結果的判斷帶來一定的困難，甚至導致誤判。一般認為被測電機法蘭端蓋應朝上，使電機軸線垂直于地面。

將 測量方法。1級精度的千分表安裝在磁規框架上。磁力計底座吸附在軸伸上(確保吸附牢固)。

(1)法蘭端蓋擋塊測量電機軸徑向圓跳動的方法。將千分表的探頭靠在法蘭端蓋擋塊的側面，調整好千分表的位置和測量力后，將千分表固定在一個位置，調整好蓋，使其指針指向零位。用手慢慢旋轉旋轉軸一圈，記錄千分表顯示的最大值和最小值。兩個值之間的差值(即撥針的擺動范圍)是法蘭端蓋擋塊相對于電機軸的徑向圓跳動值。

(2)用法蘭端蓋槽口測量電機軸端面圓跳動的方法。測量電機軸端面法蘭端蓋止擋圓跳動的方法與測量徑向的方法基本相同，只是千分表的探頭要放在止擋端面上。
